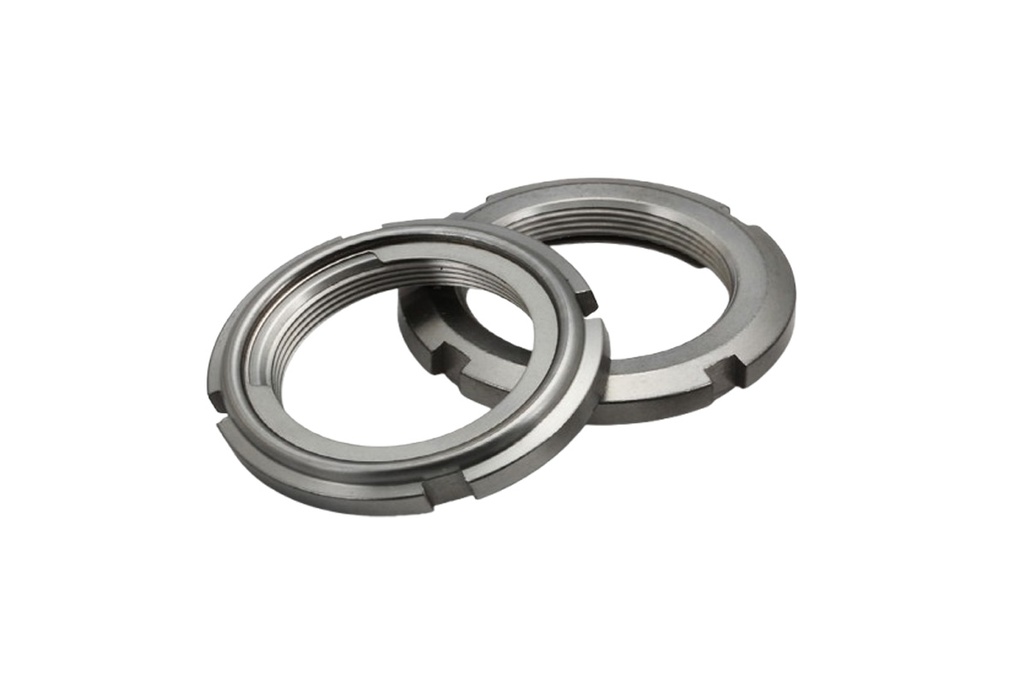

止動鋼片鎖緊螺帽

依據：JIS
材質：鐵
螺紋：JIS B 1554

特色

止動鋼片鎖緊螺帽（也稱為止動鋼片螺帽或止動片螺帽）功用是防止螺帽鬆動、增強穩定性提高安全性。止動鋼片鎖緊螺帽設計中包含金屬鋼片，用於鎖定螺帽，防止在振動或運行過程中螺帽鬆動來幫助將螺帽固定在其安裝位置，從而減少設備的運行噪音和不穩定性。止動鋼片鎖緊螺帽適應高振動環境如航空、汽車、機械製造等高振動環境下，止動鋼片鎖緊螺帽的設計可以有效防止振動造成的鬆動，保證設備持續運行。

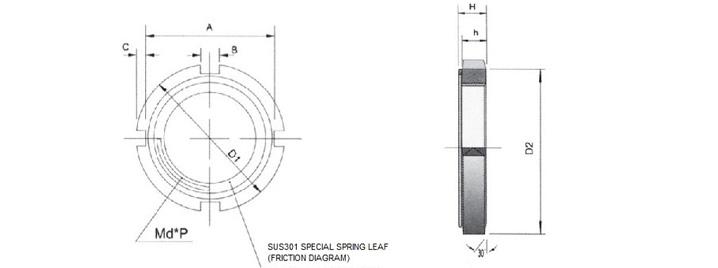

外型尺寸圖

規格表

單位：mm

NO.			線(d*p)	D1		D2		A		C	B		h	H
AN00			M 10*0.75	18	0 -0.2	13	±0.2	14 (14.4)	0 -0.2	2 (1.8)	3	±0.1	4	5.2	±0.3
AN01			M 12*1	22	0 -0.2	17	±0.2	18 (18.4)	0 -0.2	2 (1.8)	3	±0.1	4	5.4	±0.3
AN02			M 15*1	25	0 -0.5	21	0 -0.5	21 (21.4)	0 -0.5	2 (1.8)	4	±0.1	5	6.5	±0.5
AN03			M 17*1	28	0 -0.5	24	0 -0.5	24 (24.4)	0 -0.5	2 (1.9)	4	±0.2	5	6.4	±0.5
AN04			M 20*1	32	0 -0.5	26	0 -0.5	28 (28.4)	0 -0.5	2 (1.8)	4	±0.2	6	7.7	±0.5
AN05			M 2.5*1.5	48	0 -0.5	32	0 -0.5	34	0 -0.5	2	5	±0.2	7	9.1	±0.5
AN06			M 30*1.5	45	0 -0.5	38	0 -0.5	41	0 -0.5	2	5	±0.2	7	9.1	±0.8
AN07			M 35*1.5	52	0 -0.5	44	0 -0.5	48	0 -0.5	2	5	±0.2	8	10.2	±0.8
AN08			M 40*1.5	58	0 -0.5	50	0 -0.5	53	0 -0.5	2.5	6	±0.2	9	11.2	±0.8
AN09			M 45*1.5	65	0 -0.5	56	0 -0.5	60	0 -0.5	2.5	6	±0.2	10	12.5	±1.0
AN10			M 50*1.5	70	0 -0.5	61	0 -0.5	65	0 -0.5	2.5	6	±0.2	11	13.5	±1.0
AN11			M 55*2	75	0 -0.5	67	0 -0.5	69	0 -0.5	3	7	±0.2	11	13.5	±1.0
AN12			M 60*2	80	0 -0.5	73	0 -0.5	74	0 -0.5	3	7	±0.2	11	13.5	±1.0
AN13			M 65*2	85	0 -0.5	79	0 -0.5	79	0 -0.5	3	7	±0.2	12	15	±1.5
AN14			M 70*2	92	0 -0.5	85	0 -0.5	85	0 -0.5	3.5	8	±0.2	12	15	±1.5
AN15			M 75*2	98	0 -0.5	90	0 -0.5	91	0 -0.5	3.5	8	±0.2	13	15.8	±1.5
AN16			M 80*2	105	0 -0.5	95	0 -0.5	98	0 -0.5	3.5	8	±0.2	15	18.6	±1.5
AN17			M 85*2	110	0 -0.5	102	0 -0.75	103	0 -0.5	3.5	8	±0.2	16	19.2	±1.5
AN18			M 90*2	120	0 -0.5	108	0 -0.75	112	0 -0.5	4	10	±0.3	16	20.3	±1.5
AN19			M 95*2	125	-0.5 0	113	-0.75 0	117	0 -0.5	4	10	±0.3	17	21.3	±1.5
AN20			M 100*2	130	0 -0.5	120	0 -0.75	122	0 -0.5	4	10	±0.3	18	22.3	±1.5
